Обзор тестера для проверки сетевого кабеля Rexant 12-1006. Устройство, комплектация, применение

Сегодня рассмотрим один из самых популярных и простых приборов для тестирования сетевого кабеля — Rexant 12-1006.

Цена и комплектация

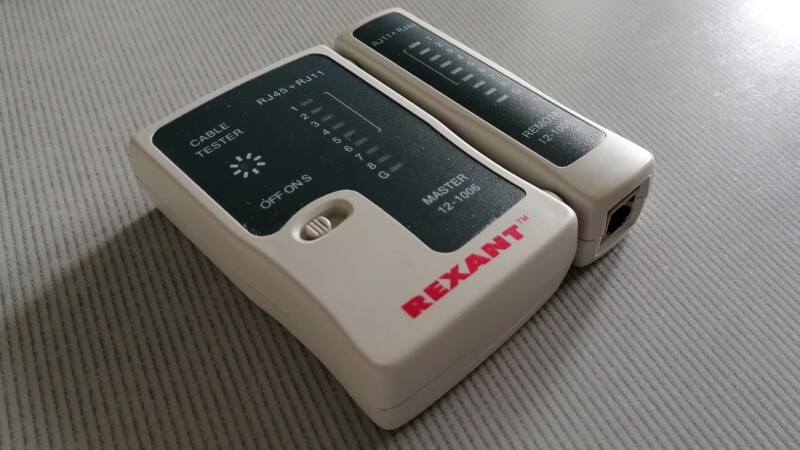

Прибор продается практически в любом компьютерном магазине, киосках с радиодеталями и магазинах электрики и электроники. Само устройство представляет собой два рабочих блока, скрепленных между собой — основной блок (master) и дистанционный съёмный блок (remout). Продается устройство в фирменной картонной коробке.

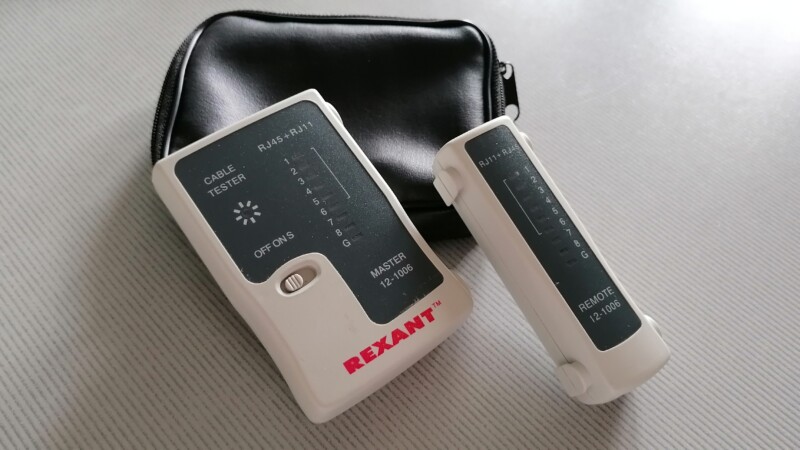

В комплекте с прибором идет инструкция по эксплуатации и удобный чехол из искусственной кожи на молнии.

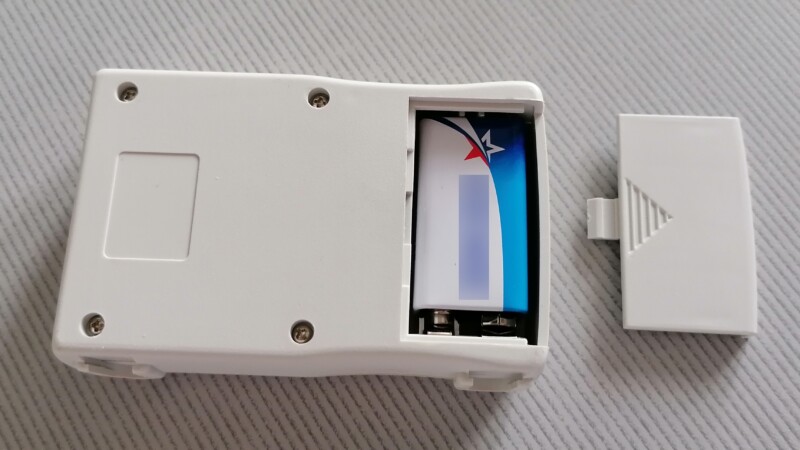

Цена тестера в розничных сетях составляет около 10$, но в интернет-магазинах возможно заказать подешевле. Обратите внимание, что устройство работает от 9-вольтовой батарейки типа «крона», сама батарейка в комплект не входит.

Функции и устройство прибора

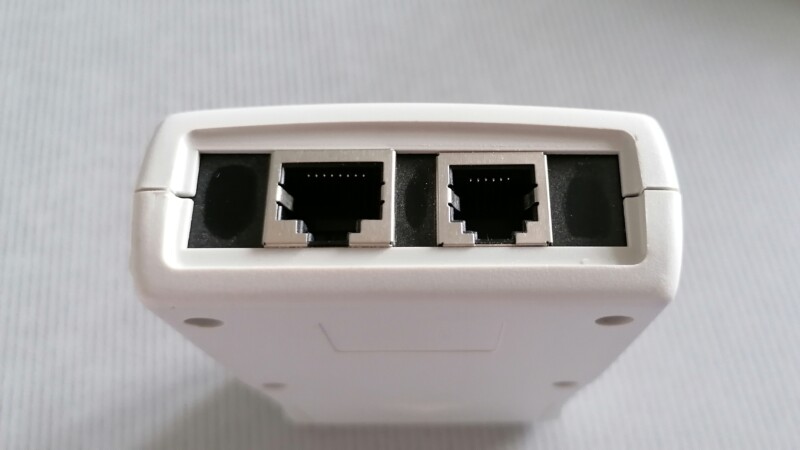

Основная функция тестера кабеля Rexant 12-1006 — прозвонка сетевых кабелей. Это позволяет определить повреждение жил кабеля, правильность обжима концов кабеля. Стоит отметить, что данный прибор позволяет тестировать как сетевые кабели (витая пара для локальных сетей и интернета) с коннектором RJ45, так и телефонный кабель с коннектором RJ11 (их мы рассматривать не будем в связи с крайне редким использованием).

Как мы уже сказали, устройство состоит из двух модулей, один из которых основной. В нем находится элемент питания. Съёмный блок необходим при тестирования длинного кабеля, например проложенного в помещении в кабель-канале. После подключения витой пары к устройству, по жилам кабеля подаётся напряжение. Результат отображается на индикаторах обоих блоков устройства.

Тестирование витой пары

присоедините коннекторы сетевого кабеля (патч-корда) в соответствующие гнезда тестера (один конец в основной блок, второй — в съёмный)
переведите ползунок устройства в положение ON/S
при включении начнет моргать индикатор круглый индикатор на основном блоке — это означает, что устройство находится в рабочем режиме

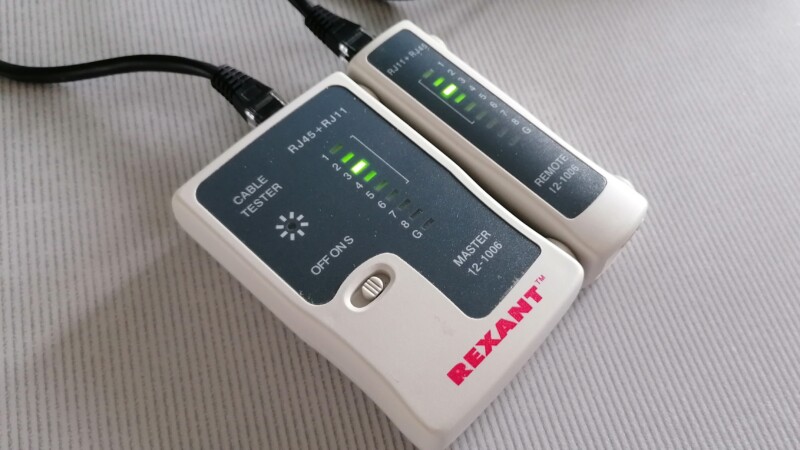

далее обратите внимание на ряд из девяти индикаторов, они начнут попеременно загораться и гаснуть на обоих блоках

О чем говорят нам индикаторы?

индикаторы поочерёдно загораются и гаснут с 1 по 8 на обоих блоках тестера симметрично: вы используете стандартный 8-жильный LAN-кабель и с ним всё в порядке
индикаторы поочерёдно загораются и гаснут с 1 по 8 на обоих блоках тестера симметрично, но один не загорается — это означает что на контакте под соответствующим номером отсутствует напряжение, что может говорить о повреждении жилы либо о плохо обжатом коннекторе
индикаторы поочерёдно загораются и гаснут, но не симметрично, например: когда на основном блоке загорается индикатор №4, на съёмном блоке горит индикатор №3. Это означает, что обжим коннекторов кабеля выполнен несимметрично
индикация отсутствует: обратите внимание на индикатор рабочего режима тестера. Если он не моргает, значит пора менять элемент питания (батарейку). Если с питанием прибора все в порядке, значит плохо обжаты коннекторы патч-корда, имеется короткое замыкание в коннекторах, либо имеется физическое повреждение кабеля. К сожалению, данный прибор не позволяет определить точное место обрыва соединения.

Сколько граждан в Ватикане и есть ли там женщины?

Стоит отметить ещё один пример использования тестера Rexant 12-1006, который может пригодиться сотрудникам it-подразделений различных организации и сисадминам — это возможность поиска концов кабелей при большом их количестве.

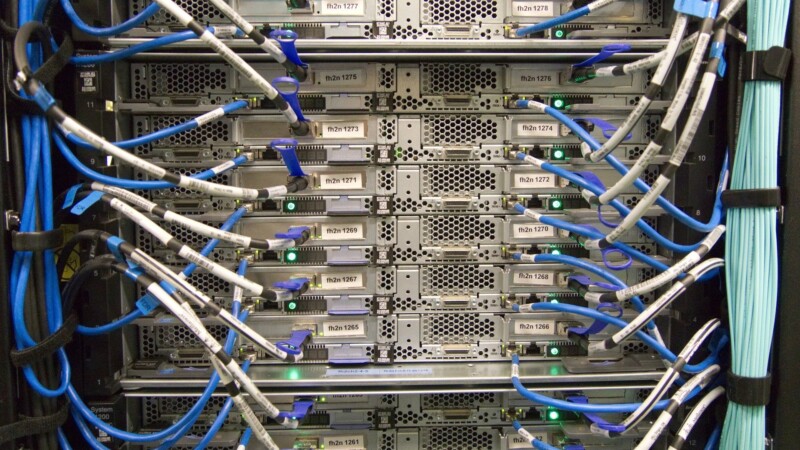

Например, в организации установлены компьютеры, ip-видеокамеры, ip-телефоны, сетевые принтеры и прочее оборудование. Все эти устройства объединены в локальную сеть, например, через маршрутизатор или сервер, который установлен, как правило, в отдельном помещении, а сами патч-корды «спрятаны» в кабель-каналы или проходят под навесным потолком. Тестер поможет определить в какой из портов маршрутизатора приходит кабель от конкретного устройства.

Для этого нужно конец сетевого кабеля отсоединить от устройства (например, от принтера или локального компьютера) и вставить его в разъём основного блока тестера, затем перевести тестер в рабочее состояние. После этого, отсоединив съёмный блок тестера, пройти к маршрутизатору и, попеременно извлекая коннекторы из портов маршрутизатора, вставлять их в сменный блок тестера. Таким образом, при появлении индикации мы сможем понять к какому из портов было подключено конкретное устройство.

В обратной ситуации действуем наоборот. Если надо определить, к какому устройству подключен кабель из конкретного порта, то кабель из этого порта присоединяем к основному блоку тестера, включаем его, а со сменным блоком ищем устройство на другом конце кабеля.
